欧标X11CrMo9-1+NT高压合金无缝钢管

欧标X11CrMo9-1+NT高压合金无缝钢管

X11CrMo9-1+NT 是一种什么无缝钢管合金材质?
X11CrMo9-1+NT(德标牌号 1.7386)属于 9-12% 高铬钼合金钢,专为高温高压环境设计。
材质/钢级: X11CrMo9-1+NT
执行标准: EN 10216-2
应用领域: 主要应用于石油化工、核能、机械加工等高温高压领域
规格尺寸范围: 直径OD:48~765mm,壁厚WT:3.5~120MM
业务联系电话
199-5872-7687

欧洲标准 EN 10216-2(2013 版)是针对压力用无缝钢管的权威规范,覆盖了从常温到高温环境下的严格性能要求,广泛应用于电力、石油化工、机械制造等领域。该标准对材料的化学成分、力学性能、生产工艺及检测流程均有明确规定,确保钢管在高压、高温及腐蚀性环境中仍能保持稳定可靠的性能。

一、X11CrMo9-1+NT 是一种什么无缝钢管合金材质?

X11CrMo9-1+NT(德标牌号 1.7386)属于 9-12% 高铬钼合金钢,专为高温高压环境设计。其化学成分以铬(Cr)、钼(Mo)为主,辅以少量碳(C)、硅(Si)、锰(Mn)等元素,形成高强度、抗蠕变及抗氧化的合金体系。这种钢材通过精密配比,在高温下仍能保持优异的力学性能,尤其适用于超临界锅炉、加氢反应器等关键设备。

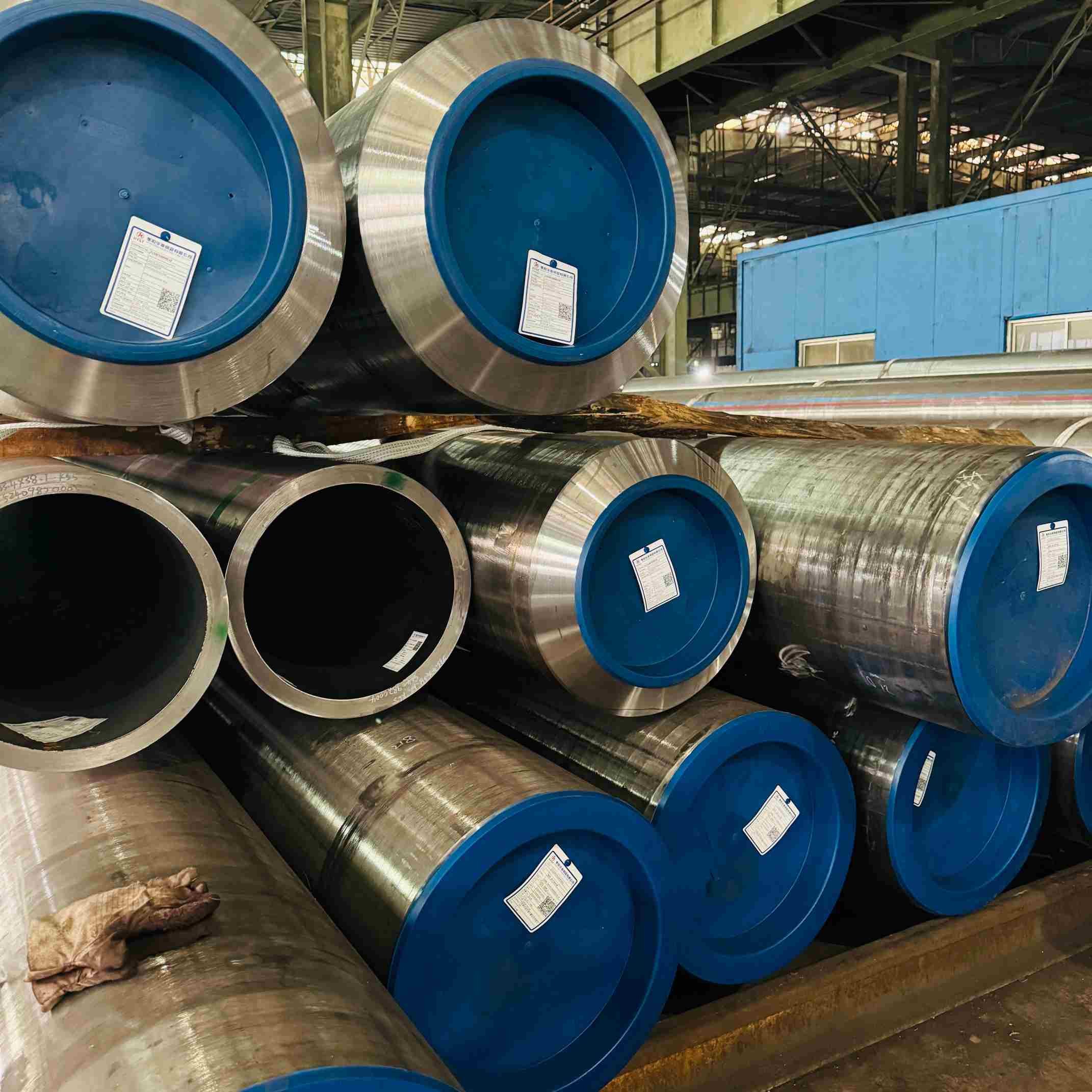

X11CrMo9-1+NT 材质高压合金无缝钢管

二、执行标准、生产制造工艺流程及热处理工艺

1. 执行标准:X11CrMo9-1+NT 严格遵循 EN 10216-2-2013 标准,同时符合 ASTM A335 P911、ASME SA-335 等国际规范,确保产品在全球市场的通用性和可靠性。

2. 生产制造工艺流程

  • 管坯制备:采用优质合金钢锭,经加热至 1150-1220℃穿孔成型,形成毛坯管。
  • 轧制工艺:通过皮尔格轧管机进行热轧,轧制温度控制在 950-1100℃,确保管材尺寸精度和内部组织均匀性。
  • 冷却处理:轧制后采用喷水冷却,速率控制在 0.8-2.5℃/s,冷却至 400-650℃,抑制奥氏体晶粒异常长大。
  • 表面处理:通过内外磨削或内镗外扒工艺,去除表面缺陷,确保管材内外表面质量。

3. 热处理工艺

  • 退火:950-980℃加热后缓冷,消除内应力并降低硬度至≤190 HB,提升切削加工性。
  • 淬火:890-950℃油冷或空冷,形成马氏体基体,为后续回火提供强化基础。
  • 回火:720-800℃保温后空冷,析出均匀碳化物(如 M₂₃C₆),实现强度与韧性的最佳平衡,最终硬度达 30-45 HRC。

三、X11CrMo9-1+NT 材质详细化学成分组成(EN 10216-2-2013)

元素CSiMnPSCrMoAlCu
含量(%)0.08-0.150.25-1.000.30-0.60≤0.025≤0.0108.00-10.000.90-1.10≤0.040≤0.30

解析:高铬含量(8-10%)赋予材料优异的抗氧化性和抗腐蚀性;钼(0.90-1.10%)强化高温强度和抗蠕变性能;微量氮(N)的加入细化晶粒,提升整体力学性能。

五、力学性能要求及解析(EN 10216-2-2013)

性能指标数值范围解析
抗拉强度(Rm)590-740 MPa确保管材在高压下不发生断裂,适用于超临界锅炉主蒸汽管道等极端环境。
屈服强度(ReL)≥390 MPa材料抵抗塑性变形的能力,满足高温高压设备的稳定性需求。
断后伸长率(A)纵向≥20%,横向≥18%保证管材在复杂应力下的抗变形能力,避免脆性断裂。
冲击韧性(KV)纵向≥40 J,横向≥27 J提升材料在低温或动态载荷下的抗冲击性能,适用于石化装置的振动环境。
硬度(HV)≤190平衡加工性与耐磨性,便于后续机械加工和安装。
高温高压性能600℃时抗拉强度≥235 MPa在超临界工况(如 600℃、25MPa)下仍能保持稳定的力学性能,满足电站锅炉的长期运行需求。

六、主要应用领域及案例分析

1. 能源领域

  • 超临界锅炉管:承受 600℃以上蒸汽温度,用于过热器、主蒸汽管道,如某电厂 1000MW 超超临界机组采用 X11CrMo9-1+NT 管材,运行寿命达 10 万小时以上。
  • 汽轮机转子:耐受高速旋转下的离心应力与热疲劳,某汽轮机厂采用该材料制造的转子在 550℃工况下稳定运行 5 年无故障。

2. 石油化工

  • 加氢反应器:在 550℃、10MPa 高压及硫化氢环境中抗氢脆和硫腐蚀,某炼油厂加氢装置使用该管材后,年维护成本降低 30%。
  • 裂解炉管:抵抗乙烯裂解过程中的渗碳和结焦,某化工企业裂解炉管寿命从 6 个月延长至 18 个月。

3. 机械制造

  • 高温高压阀门:用于高温高压流体控制,某阀门制造商采用 X11CrMo9-1+NT 材料后,产品泄漏率从 0.5% 降至 0.01%。

七、权威认证及采购注意事项

1. 权威认证

  • 国际认证:CE 认证(欧盟市场准入)、ASME 认证(美国机械工程师协会)、ISO 9001 质量管理体系认证。
  • 行业认证:API 5L(石油天然气行业)、PED(欧盟承压设备指令)。

2. 采购注意事项

  • 材质证明:要求供应商提供 EN 10216-2-2013 标准的化学成分报告、力学性能测试报告及热处理记录。
  • 无损检测:重点检查超声波探伤(UT)、磁粉探伤(MT)结果,确保管材无内部缺陷。
  • 表面质量:检查内外表面是否存在裂纹、折叠等缺陷,必要时进行酸洗或涡流检测。
  • 规格匹配:确认管材外径、壁厚、长度等参数与设计要求一致,避免因尺寸偏差影响安装。

结束语

专业铸就品质,服务创造价值—— 作为欧标 X11CrMo9-1+NT 高压合金无缝钢管的领先供应商,我们严格遵循 EN 10216-2-2013 标准,提供全规格(外径 48-765mm,壁厚 4-100mm)的优质产品。

产品通过 CE、ASME、ISO 等多项权威认证,从冶炼到成品全程可追溯,确保每一支钢管的卓越品质。

我们以专业的技术团队、高效的物流体系及完善的售后服务,为全球客户提供一站式解决方案,助力您的项目在高温高压环境中安全、高效运行。
